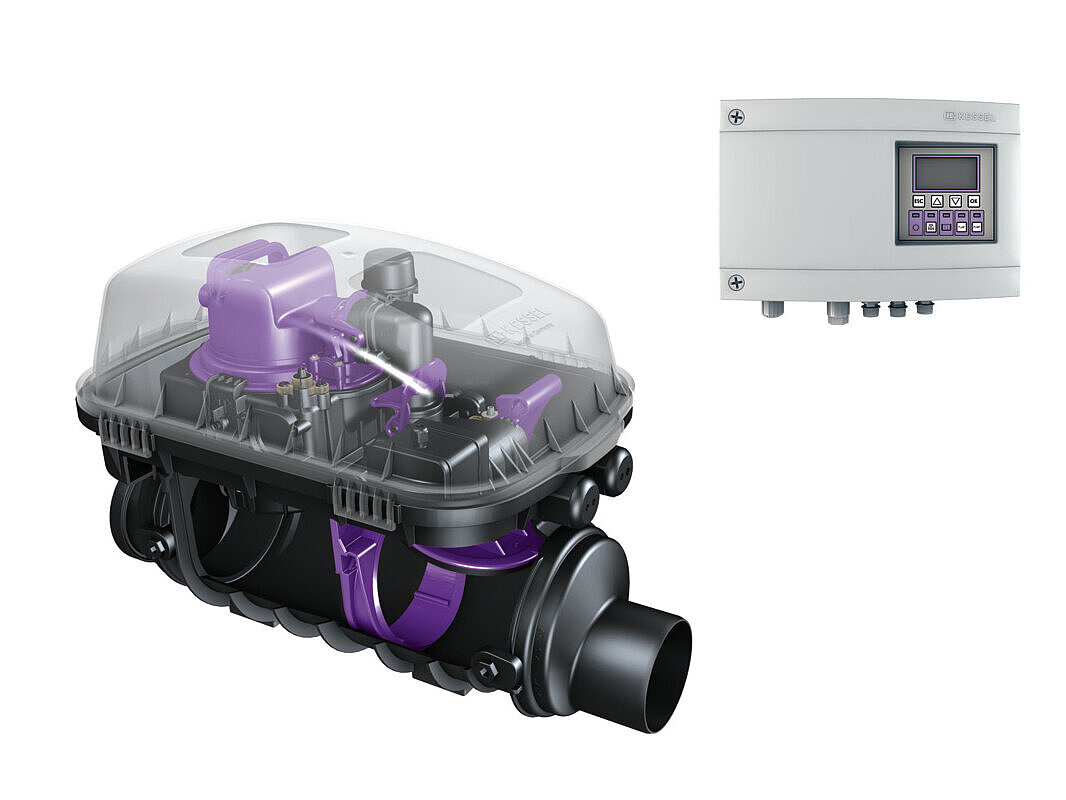

Rückstaupumpanlage Pumpfix F

Der Einzigartige bei Rückstau.

Mehr als ein Rückstauverschluss: Der Pumpfix F ist der einzige Rückstauverschluss, der gegen Rückstau pumpt. Im Normalbetrieb entsorgt die Rückstaupumpanlage das Abwasser kontinuierlich und energieneutral über das Gefälle zum Kanal hin. Im Fall eines Rückstaus schließt die Rückstauklappe automatisch und bei anfallendem Abwasser wird gegen den Rückstaudruck gepumpt. Das integrierte Schneidrad zerkleinert Feststoffe, sodass der Pumpfix F auch für fäkalienhaltiges Abwasser geeignet ist. Er kann auch Kellertreppenabgänge bis 5 m² entwässern.

Der Pumpfix F ist in zwei Varianten erhältlich – zum Einbau in eine freiliegende Abwasserleitung und zum Einbau in die Bodenplatte, hier wahlweise mit schwarzer Abdeckung oder befliesbar.

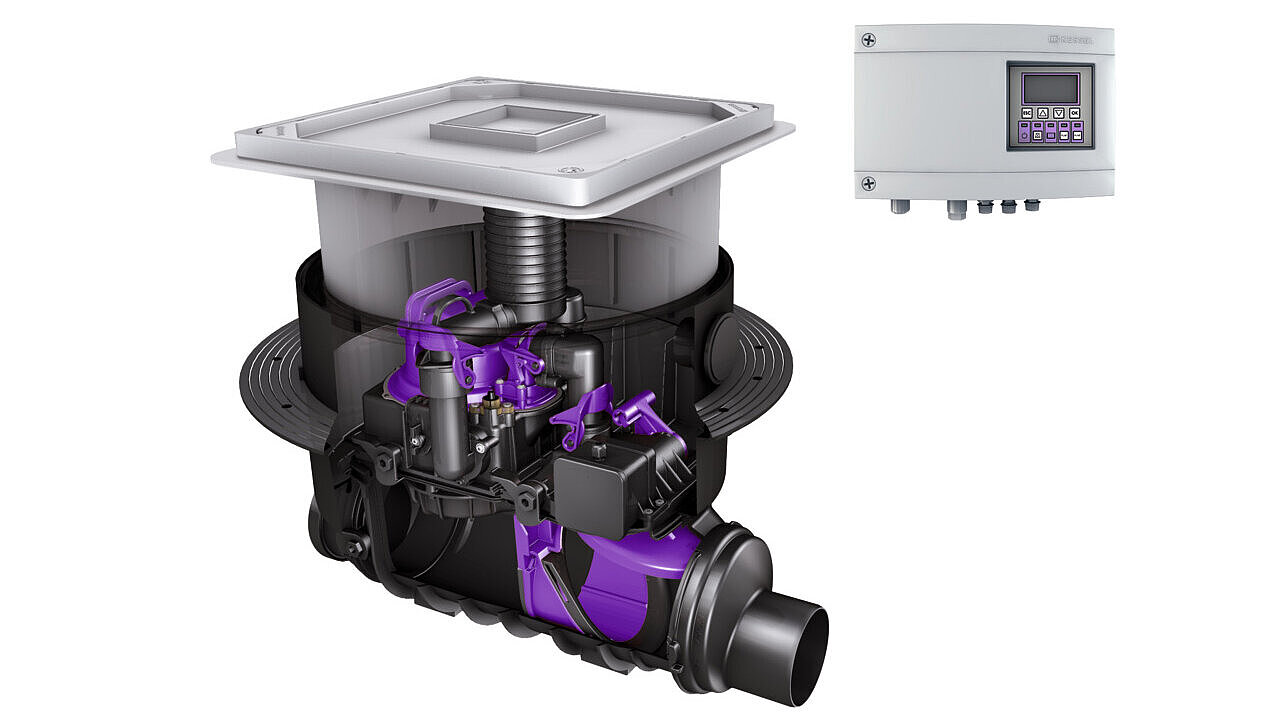

Rückstaupumpanlage Pumpfix F zum Einbau in die Bodenplatte

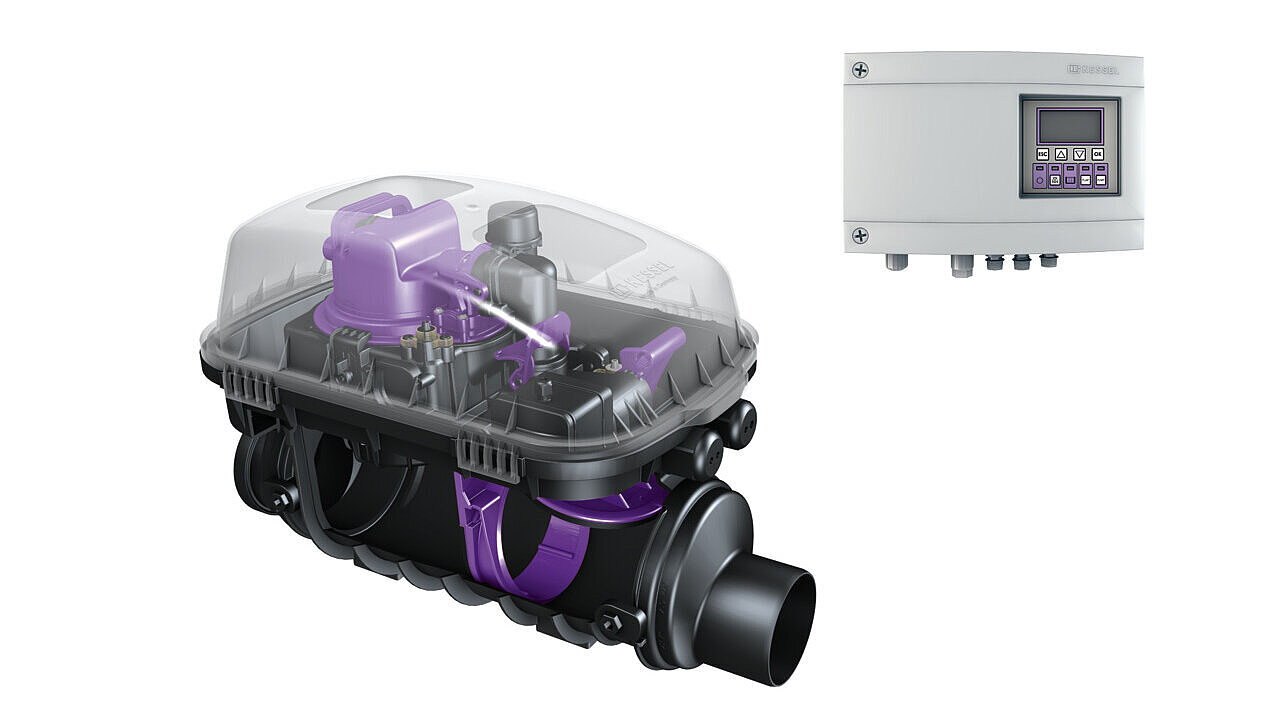

Rückstaupumpanlage Pumpfix F zum Einbau in die freiliegende Abwasserleitung

Einsatzmöglichkeiten
Funktionsprinzip
Video
Vorteile
Artikelübersicht

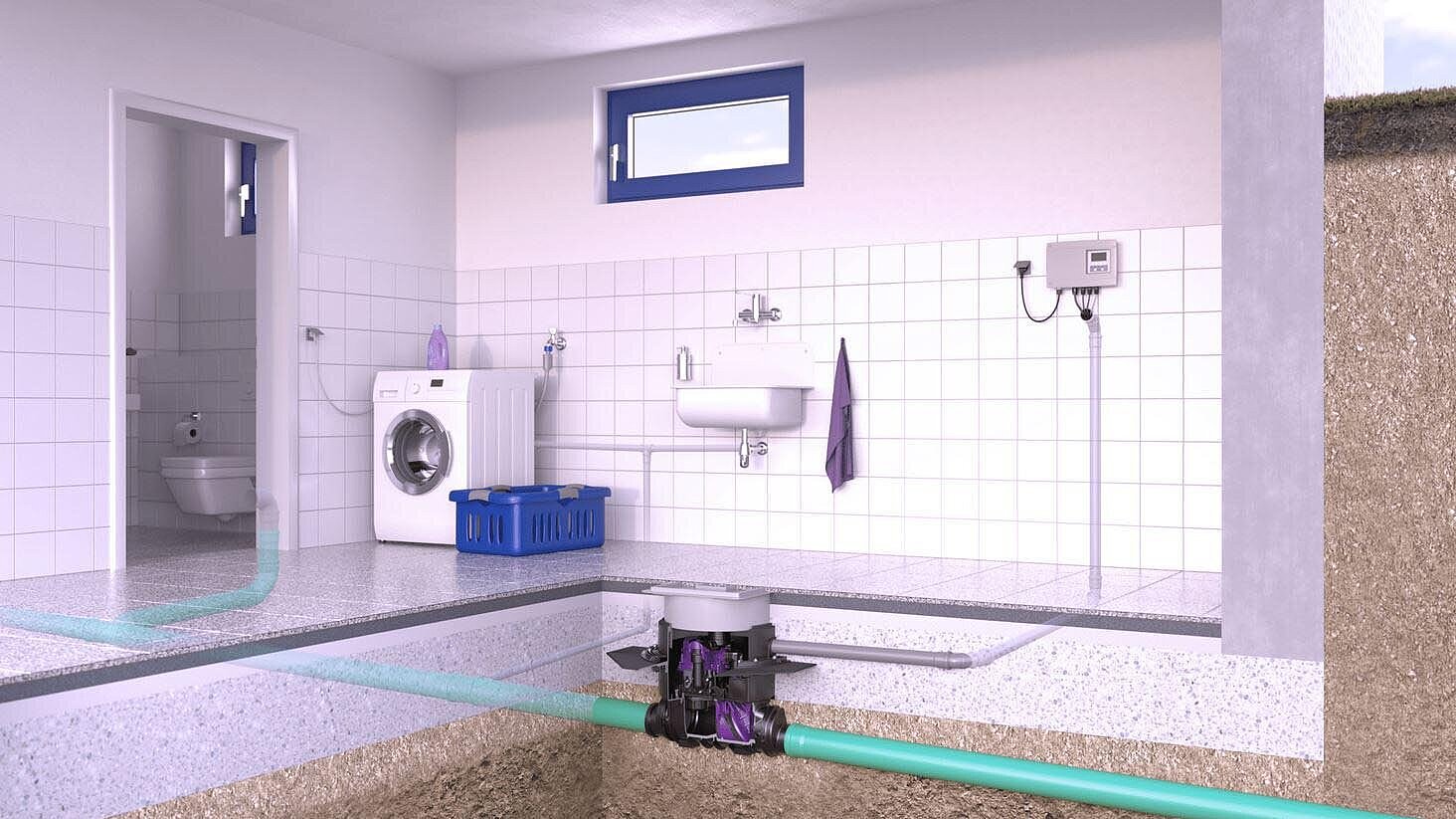

Wird die Rückstauanlage Pumpfix F in die Bodenplatte eingebaut, kann zwischen einer schwarzen oder einer befließbaren Abdeckung gewählt werden.

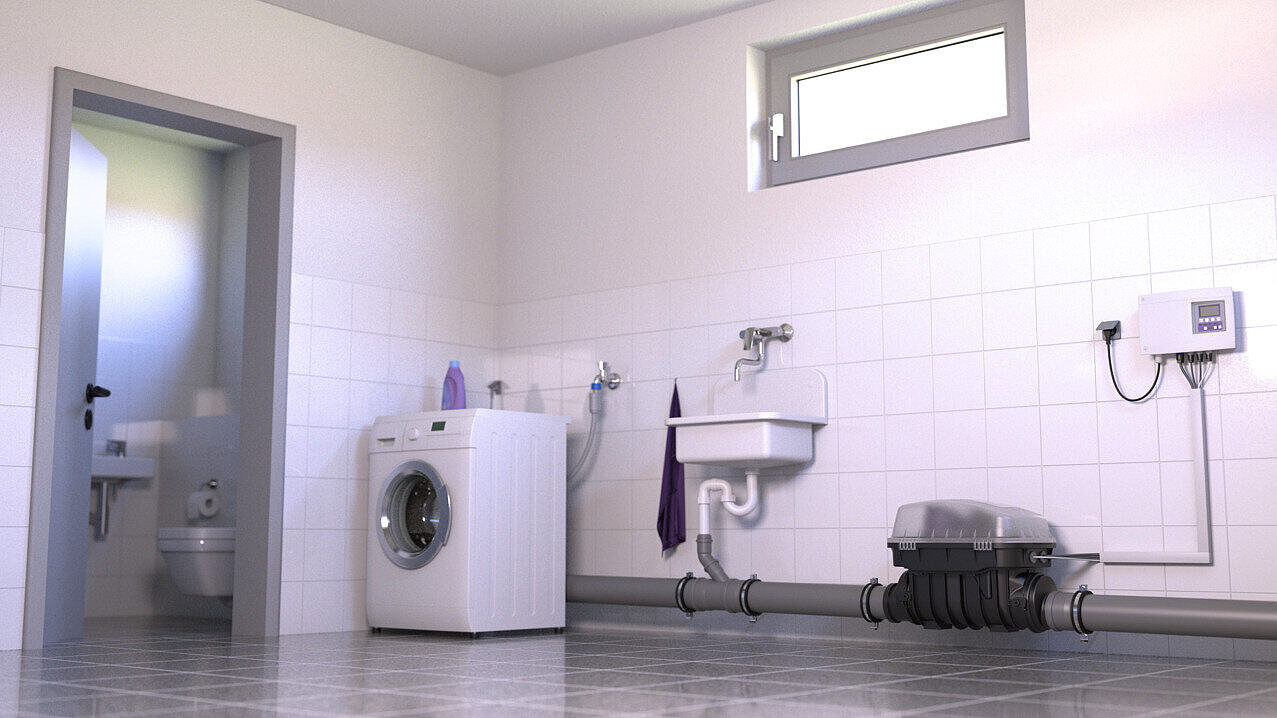

Verlaufen die Rohre freiliegend, wird die Rückstauanlage unmittelbar im Rohrverlauf installiert.

Einsatzmöglichkeiten

Die Rückstauanlage Pumpfix F ist in verschiedenen Ausführungen erhältlich: Einerseits ist der Einbau in eine freiliegende Abwasserleitung möglich, andererseits kann dieser auch unsichtbar in der Bodenplatte erfolgen. Im zweiten Fall ist ein Bodenablauf integriert. Wie das im Detail aussehen kann, zeigen folgende Beispiele:

Funktionsprinzip

Der Pumpfix F ist der einzige Rückstauverschluss mit Hybrid-Funktion: Im Normalbetrieb nutzt er das natürliche Gefälle zum Kanal. Im Fall eines Rückstaus vom Kanal wird die Pumpe automatisch zugeschaltet, um auch gegen den Rückstaudruck sicher zu entwässern.

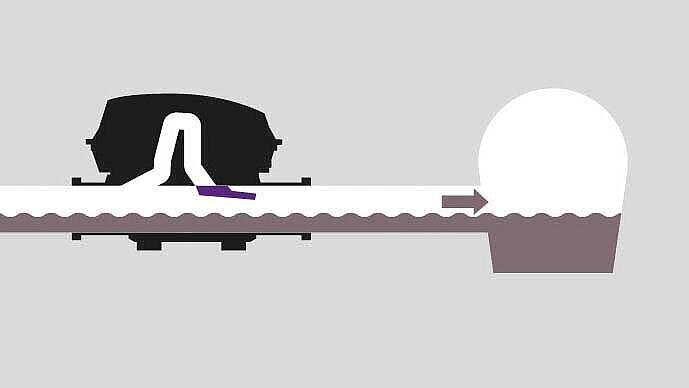

Normalbetrieb

Das Abwasser läuft über das natürliche Gefälle zum Kanal.

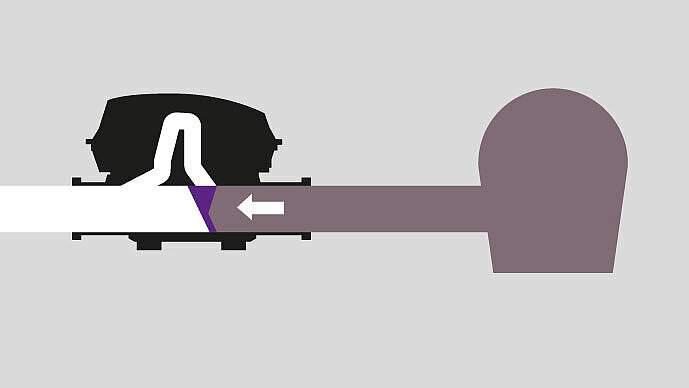

Funktionsgrafik Rückstaupumpanlage Pumpfix F: 2. Rückstau

Rückstauschutz

Rückstauklappe ist geschlossen.

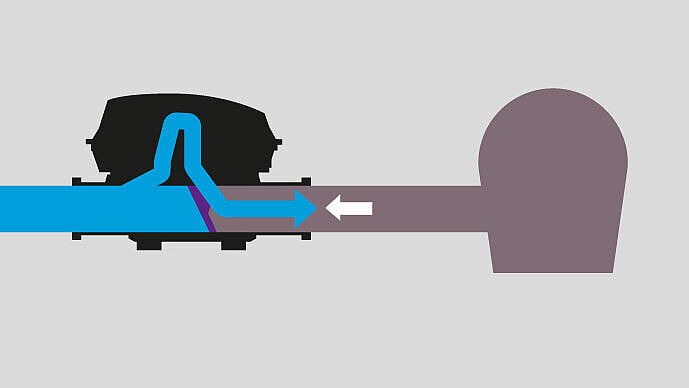

Entsorgung

Abwasserentsorgung während der Rückstauzeit.

Einbauset für die Bodenplatte

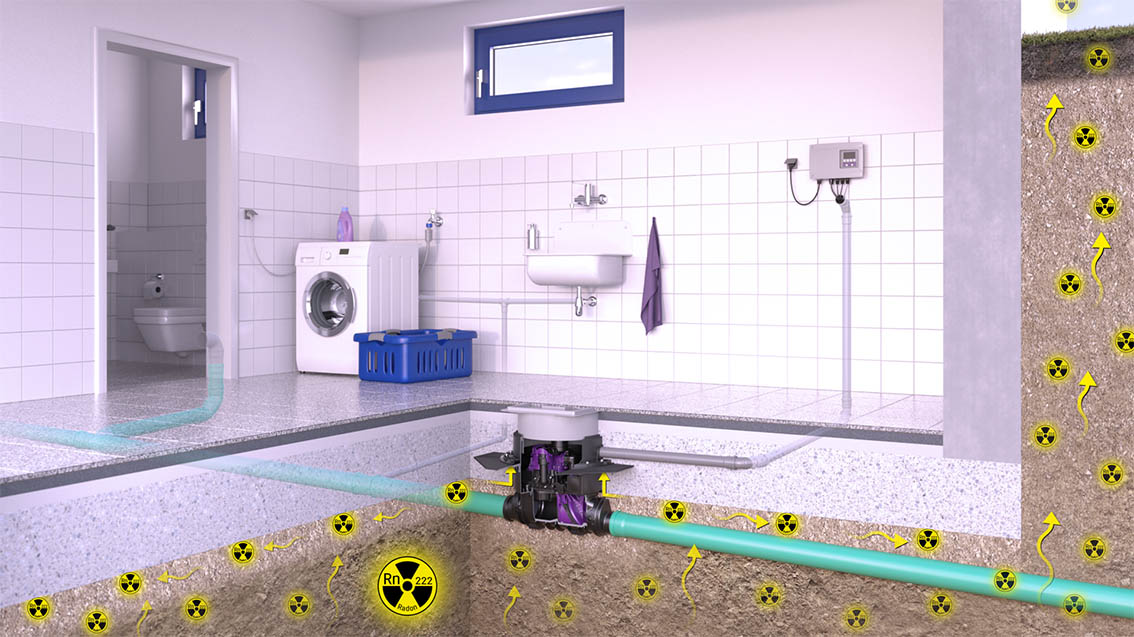

Der Rückstauverschluss ist zum Einbau in die Bodenplatte erhältlich und kann mittels eines Verlängerungsstücks mit mittigem Flansch und elastomerer Sperrbahn auch in WU-Beton verbaut werden. Die integrierte Ablauffunktion sorgt dafür, dass anfallendes Oberflächenwasser, zum Beispiel bei Rohrbruch, trotz Rückstau zum Kanal gepumpt wird.

Selbstdiagnosesystem

Die Anlage verfügt über ein steckerfertiges Comfort-Schaltgerät mit Selbstdiagnosesystem SDS, einer Displayanzeige für die Darstellung von Betriebszustand und Wartungshinweisen sowie einer Anschlussoption für zentrale Leittechnik. Es lässt sich ohne Hilfe einer Elektrofachkraft anschließen.
