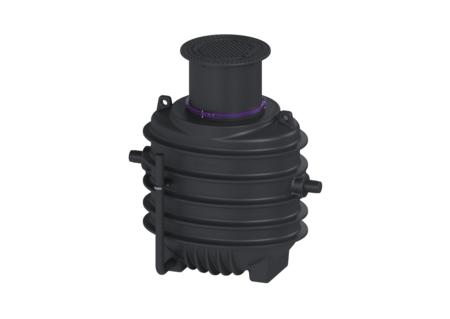

Fettabscheider EasyClean ground
NS 1, Direct, 690-1190 mm, A/B, rechts
KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 1,00, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 690 - 1190 mm, Entsorgungsart manuell, Fließrichtung rechts
- geruchsarme und saubere Entsorgung
- definierte Entsorgungsstelle
- vollständige Entleerung des Abscheiders
| Artikelnummer | 95010-120B-DR |
|---|---|
| GTIN | 4026092100622 |
| Preisgruppe | 60 |
| Preis |
4.218,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Fettabscheider EasyClean ground NS 1, Direct, 690-1190 mm, A/B, rechts
Der Abscheider für fetthaltiges Abwasser ist für den Erdeinbau geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein abgerundetes Bodenteil für eine schnelle und saubere Entsorgung. Der Zugang für Reinigungs- und Wartungsarbeiten ist über eine Revisionsöffnung möglich. Für die manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind Bestandteil der EBA und bei KESSEL erhältlich. Der Behälter verfügt über eine Grundwasserbeständigkeit bis Geländeoberkante (GOK). Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1200 mm Fließrichtung: rechts Entsorgungsvariante: Direct Nenngröße (NS): 1,00 Entsorgungseinrichtung: Entsorgungsrohr Entsorgungsart: manuell Tragfähigkeit (DIN 19901): E4 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004, DIN 4040-100 Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abmessungen Gewicht netto: 220 kg Gewicht brutto: 220 kg Durchmesser: 648 mm Einbautiefe: 690 - 1190 mm Länge: 1700 mm Breite: 1090 mm Höhe: 1515 mm Verpackungsmaß Länge: 1300 mm Verpackungsmaß Breite: 2200 mm Verpackungsmaß Höhe: 1665 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 800 mm Abstand Rohrsohle Zulauf zu Behälterboden: 870 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: Lock & Lift Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 550 l Fettschichtdicke max.: 42 mm Gesamtvolumen: 650 l Schlammfanginhalt: 100 l Speichermenge an Fett: 40 l
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
| Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung | 917411/G | Anzeigen | |
| Wartung Fettabscheider Typ G oder D | 917412 | Anzeigen | |
| Inbetriebnahme und Einweisung für Fettabscheider | 917415 | Anzeigen | |
| Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen | |
| Einbau SonicControl Fettabscheider Erdeinbau | 917417/F | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle | 72300 | Anzeigen |
| Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle | 72999 | Anzeigen |
 | Probenahmeschacht LW 1000, DN 100, Klasse B | 9151010B | Anzeigen |
 | Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen |
 | Probenahmeschacht Typ München, DN 100, Klasse B | 915761/120B-1000 | Anzeigen |
 | Probenahmeschacht DN 100, mit Staufix, Klasse B | 915761/120B-SWA | Anzeigen |
 | Probenahmeschacht LW 400, DN 100/150, Klasse B | 915880B | Anzeigen |
 | Probenahmeschacht d: 450 mm, DN 100, Klasse B | 915881B | Anzeigen |
 | Probenahmeschacht DN 150, Klasse B | 915882B | Anzeigen |
 | Betriebstagebuch für Fettabscheider | 917409 | Anzeigen |
 | Einbauschrank zur Aufputzmontage | 917413 | Anzeigen |
 | Einbauschrank zur Unterputzmontage | 917414 | Anzeigen |
 | Direktentsorgung Entsorgungsanschluss rechts | 917419.00 | Anzeigen |
 | Direktentsorgung Entsorgungsanschluss links | 917419.50 | Anzeigen |
 | Verbindungsset für erdverbaute Abscheider | 917421 | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B | 917422B | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau | 917823 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
 | Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen |
 | Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen |
 | Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen |
 | Abdeckplatte LW 600 Lock&Lift, Klasse B, Abscheider | 681102 | Anzeigen |
 | Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen |
 | Hebewerkzeug Goliath für Schachtabdeckungen | 917112 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Material (material):
PE
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungsrohr
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 1
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 690 mm
