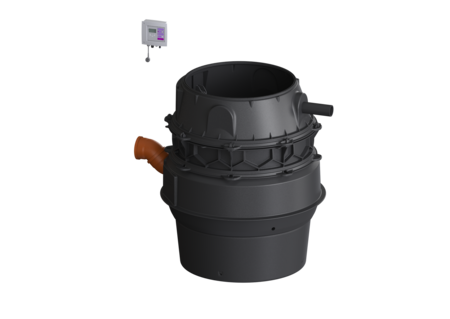

Pumpstation Aquapump XL
Tronic, SPF 1400-S3, niedrigster Einbau
KESSEL Pumpstation Aquapump XL, Tronic, Abwasser fäkalienhaltig, Einbau ins Erdreich, Höhe 1500 mm, Pumpensteuerung durch Schaltgerät, mit einer überflutbaren SPF 1400 Pumpe, Betriebsart S3 - 50 %, Niveauerfassung pneumatisch
- Höchste Sicherheit
- Flexibler Einbau
- Hygienische Vorteile bei Wartung und Reparatur
| Artikelnummer | 8742012 |
|---|---|
| GTIN | 4026092069479 |
| Preisgruppe | 60 |
| Preis |
7.016,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Pumpstation Aquapump XL Tronic, SPF 1400-S3, niedrigster Einbau
Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum (Trockenaufstellung) mit einer verschraubten Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Steighilfen: ja Aufstellung: Trockenaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Tronic ATEX zertifiziert: nein Abmessungen Gewicht netto: 106,3 kg Gewicht brutto: 127 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 1295 mm Breite: 1295 mm Höhe: 1500 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 1435 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 1343 mm Abstand Rohrsohle Zulauf zu Behälterboden: 753 mm Abstand Rohrmitte Zulauf zu Behälterboden: 833 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 747 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 160 l Behältervolumen: 335 l Fördereinrichtung Pumpe: SPF 1400 Anzahl Pumpen: 1 Gewicht Pumpe: 25 kg Anschlusstyp: codierter Stecker Nennstrom: 7,3 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Drehzahl: 1370 U/min Leistung P1: 1,6 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 7,3 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hebeanlage Aqualift F XL trockene Aufstellung zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar | 8740175 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch | 8740176 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 | 8740177 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch | 8740178 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse B | 8740179 | Anzeigen |
 | Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D | 8740180 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 | 8740181 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät Basic mit optischer Sonde | 20223 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 80/80 | 28090 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/50 | 28091 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/80 | 28092 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Klemmdose für Verlängerung Pegelsonde | 28799 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen | |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen |
 | Schaltgerät Comfort Mono, 230 V | 28731 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung Pumpenflansch | 680045 | Anzeigen |
 | Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen |
 | Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
 | Pumpenantrieb SPF 1400 230 V, S3, 10 m Kabel, mit Kondensator | 680218 | Anzeigen |
 | Tauchrohr für Aqualift F XL, 280 mm | 680388 | Anzeigen |
 | Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern | 680419 | Anzeigen |
 | Reinigungsdeckel verschraubt, DN 160 | 680421 | Anzeigen |
 | Dichtungsset Pumpenflansch | 680422 | Anzeigen |
 | Druckverrohrung DN 90, kurzer Einbau | 680446 | Anzeigen |
 | Abdeckung für Pumpenflansch, d: 220 mm | 680460 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet): Comfort
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Alarmgeber (alarmgeber): Tauchrohr
- Pumpe (pumpe): SPF 1400
- Laufrad Typ (laufrad_typ): Freistromrad
