Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 8740046 - KESSEL

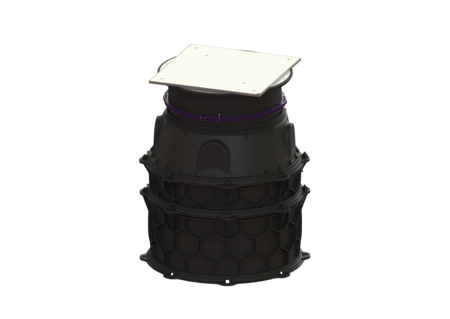

Schachtmodul LW 1000 Bodenplatte

Zugang LW 800, 2146-2395 mm, Klasse A 15

KESSEL Schachtmodul LW 1000 Bodenplatte, PE-HD, Einbau ins Erdreich, Einbautiefe 2146 - 2395 mm, Lichte Weite Einstieg (LW) 800 mm, Belastungsklasse A 15

Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
Innovative Wabenstruktur
Einbau im Grundwasser bis 3000 mm

Artikelnummer	8740046
GTIN	4026092065617
Preisgruppe	60
Preis	3.952,70 EUR / 1 Stück Werkslistenpreis exklusive MwSt.

Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau ins Erdreich Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 ATEX zertifiziert: nein Abmessungen Gewicht netto: 185,31 kg Gewicht brutto: 224,76 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 2146 - 2395 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 1200 mm Breite: 1200 mm Verpackungsmaß Länge: 2400 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2200 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte eckig Abdeckung Material: Edelstahl Abdeckung Breite: 950 mm Abdeckung Höhe: 44 mm Abdeckung Länge: 950 mm Oberfläche: rutschhemmend Verriegelung: verschraubt Belastungsklasse: A 15 (EN 124) Dichtheit: tagwasserdicht

Einbauvideo

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

	Bezeichnung	Artikelnummer

	Bezeichnung	Artikelnummer

	Bezeichnung	Artikelnummer

Bezeichnung	Artikelnummer
Dichtung für Zwischenstück	680125	Anzeigen
Zwischenstück 250 mm, für Schachtmodul LW 1000	680370	Anzeigen
Zwischenstück 500 mm, für Schachtmodul LW 1000	680371	Anzeigen
Verbindungsbolzen-Set 10 Stück	680373	Anzeigen
Steighilfe für Schachtmodul	680376	Anzeigen
Schachtkonus LW 800 Zugang Schachtmodul	680430	Anzeigen
Dichtung für Rohrdurchführung, DN 70	850116	Anzeigen
Dichtung für Rohrdurchführung, DN 100	850117	Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15	8740177	Anzeigen
