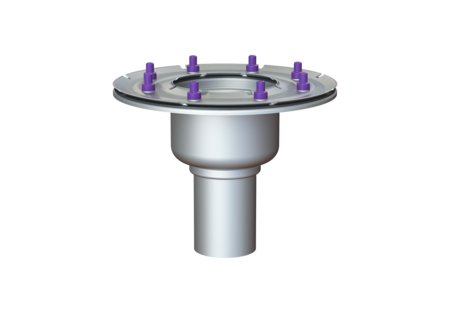

Grundkörper Ferrofix Pressfl.
Sys 125, DN 70, Auslauf senkrecht
KESSEL Grundkörper Ferrofix Pressfl., Nennweite (DN) 70, System 125, Stutzen senkrecht, Abdichtung Grundkörper durch Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
| Artikelnummer | 54210 |
|---|---|
| GTIN | 4026092053676 |
| Preisgruppe | 70 |
| Preis |
239,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Ferrofix Pressfl. Sys 125, DN 70, Auslauf senkrecht
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung System: 125 Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Zulassung: Z-19.53-2414,Z-19.17-1719 Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,13 kg Gewicht brutto: 2,64 kg Länge: 273 mm Breite: 273 mm Höhe: 201 mm Verpackungsmaß Länge: 280 mm Verpackungsmaß Breite: 280 mm Verpackungsmaß Höhe: 260 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Ferrofix Sys 125, mit Anschlussmuffe DN 50, L 15 | 48435 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V2A, rutschhemmend, L 15 | 48907 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen |
 | Aufsatzstück Variofix Gitterrost, V2A, L 15 | 48965 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Schlitzrost, 146 x 146 mm, K 3 | 48977 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, befl., geruchsdicht | 54910 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, Klebefl., befl., geruchsdicht | 54911 | Anzeigen |
 | Reinigungsverschlüsse System 125 System 125, geruchsdicht | 54912 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, Klebefl., geruchsdicht | 54913 | Anzeigen |
 | Aufsatz System 125 150x150 Gitter Rost | 54914 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 146x146 mm | 54915 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Gitterrost, 200 x 200 mm | 54916 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 200x200 mm | 54917 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Schlitzr., 146x146 mm | 54919 | Anzeigen |
 | Reinigungsverschlüsse System 125 Sys 125, ABS, Abdeckplatte V2A, verschr. | 54920 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen |
 | Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen |
 | Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen |
 | Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
 | Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen |
 | Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen |
 | Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen |
 | Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- TÜV Prüfzeichen (pruefzeichen):
ID 1111244461
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- Geruchsverschluss (geruchsverschluss): inklusive
