Hebeanlage Aqualift L

Mono, SPF 1300, 230 V

28798
28798
Datenblatt

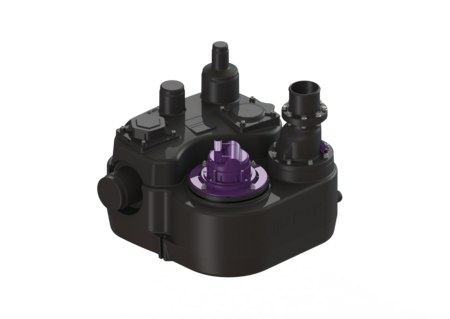

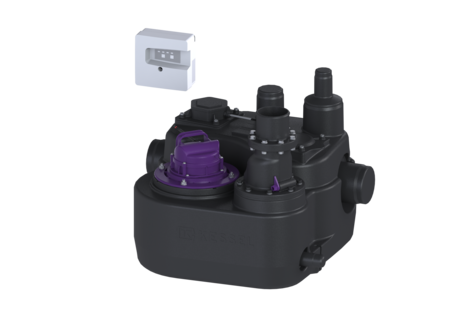

KESSEL Hebeanlage Aqualift L Mono, Abwasser fäkalienhaltig und fäkalienfrei, Schaltgerät Connect Funktion Schaltgerät mit Alarmmeldung, Einzelanlage, mit einer überflutbaren SPF 1300 Pumpe

  • Variable Anschlussmöglichkeiten für Zuläufe
  • Integrierter Rückflussverhinderer
  • Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit
Artikelnummer 28798
GTIN 4026092074756
Preisgruppe 20
Preis 2.194,20  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift L Mono, SPF 1300, 230 V
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universalen Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät. Ausführung Anlagenart: Einzelanlage Aufstellung: Trockenaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig und fäkalienfrei Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 22 kg Gewicht brutto: 24,3 kg Länge: 565 mm Breite: 624 mm Höhe: 483 mm Verpackungsmaß Länge: 610 mm Verpackungsmaß Breite: 610 mm Verpackungsmaß Höhe: 490 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 3 Nutzvolumen: 20 l Behältervolumen: 50 l Stutzen Ausführung: inklusive Spitzende und Muffe Fördereinrichtung Pumpe: SPF 1300 Anzahl Pumpen: 1 Gewicht Pumpe: 11 kg Betriebsspannung: 230 V Nennstrom: 6,4 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 32 m³/h Förderhöhe max.: 9,2 m Drehzahl: 2600 U/min Leistung P1: 1,5 kW Leistung P2: 0,9 kW Betriebsart: S3 - 15 % Erforderliche Absicherung (Leitungsschutz): C 10 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Connect Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: Schwimmerschalter Art Niveauerfassung: mechanisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 5 m Potentialfreier Kontakt: optional GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: nein Mehrzeilige Displayanzeige: nein Batteriepufferung: ja Selbstdiagnosesystem (SDS): nein Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): C 10 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
28660 Verbindungsschlauch DN 32, L: 200 mm 28660 Anzeigen
28661 Verbindungsschlauch DN 70, L: 200 mm 28661 Anzeigen
28662 Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28680 Handmembranpumpe zur manuellen Abwasserförderung 28680 Anzeigen
28682 Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
28683 Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
28698 Absperrschieber DN 100, Kunststoff 28698 Anzeigen
28699 Absperrschieber DN 150, Kunststoff 28699 Anzeigen
28712 Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
28715 Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
500100 Sägeglocke für DN 100/125/150 500100 Anzeigen
500101 Sägeglocke für DN 50/70/100 500101 Anzeigen
80074 Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic 80074 Anzeigen
850114 Dichtung für Rohrdurchführung, DN 50 850114 Anzeigen
850116 Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
850118 Dichtung für Rohrdurchführung, DN 125 850118 Anzeigen
850119 Dichtung für Rohrdurchführung, DN 150 850119 Anzeigen
  Bezeichnung Artikelnummer
28662 Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
28713 Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
680460 Abdeckung für Pumpenflansch, d: 220 mm 680460 Anzeigen
680535 Austauschpumpe Aquadive SPF 1300 230 V 680535 Anzeigen
680536 Laufrad SPF 1300 680536 Anzeigen
680537 Pumpenflansch mit Dichtung und Schrauben 680537 Anzeigen
680538 Reinigungsdeckel mit Dichtung 680538 Anzeigen
680539 Schwimmerschalter-Set mit Dichtung 680539 Anzeigen
680540 Dichtungsset 3 x DN 100, 1 x DN 125, 2 O-Ringe 680540 Anzeigen
680541 Schaltgerät Connect Mono, 230 V 680541 Anzeigen
680548 Rückschlagklappe mit Halterung 680548 Anzeigen
680549 Dichtung für Flansch, d: 236 mm 680549 Anzeigen
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig und fäkalienfrei
  • Pumpe (pumpe): SPF 1300
  • (ausfuehrung):
  • Betriebsspannung (betriebsspannung): 230  V
