Hebeanlage Aqualift F Compact
Mono, SPZ 1000, freie Aufstellung

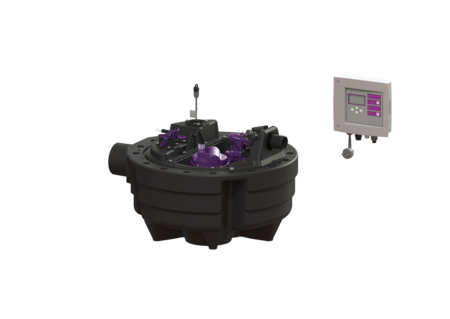

KESSEL Hebeanlage Aqualift F Compact Mono, Abwasser fäkalienhaltig, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPZ 1000 Pumpe
- Passend für komplette Kellerentwässerung
- Hochleistungsschneidwerk für platzsparende und sichere Entwässerung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
| Artikelnummer | 28717 |
|---|---|
| GTIN | 4026092093405 |
| Preisgruppe | 20 |
| Preis |
3.312,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F Compact Mono, SPZ 1000, freie Aufstellung
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Mono Abmessungen Gewicht netto: 24 kg Gewicht brutto: 26,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 670 mm Breite: 580 mm Höhe: 395 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 515 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 350 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V
Einbauvideo
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Übergangsstück DN 50/70 | 27126 | Anzeigen |
 | Übergangsstück DN 100/70 | 27602 | Anzeigen |
 | Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen |
| Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm | 28062 | Anzeigen |
 | Adapter für Druckanschluss, DN 32, PE | 28086 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen |
 | Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | Anzeigen |
 | Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Messeraustausch-Set für KTP 1000 / SPZ 1000 | 28075 | Anzeigen |
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Schaltgerät Comfort Mono, 230 V | 28731 | Anzeigen |
 | Abdeckung für Pumpenöffnung | 28732 | Anzeigen |
 | Pumpenplatte für Aqualift F Compact | 28733 | Anzeigen |
 | Anschlussstück Tauchrohr | 28734 | Anzeigen |
 | Austauschpumpe KTP/SPZ 1000 230 V, mit verlängertem Druckabgang | 28739 | Anzeigen |
 | Tauchrohr Aqualift F Compact, 5 m Schlauch | 28744 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Pumpenverbindung passend für Pumpstationen, bis 12/2015 | 680065 | Anzeigen |
 | Drehverschluss für Pumpen | 680070 | Anzeigen |
 | Deckel mit Dichtung | 680076 | Anzeigen |
 | Halterung Druckabgang | 680119 | Anzeigen |
 | Dichtungsset Aqualift F Compact Mono | 680453 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Adapter Set optische Sonde | 80892 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Zulassung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
