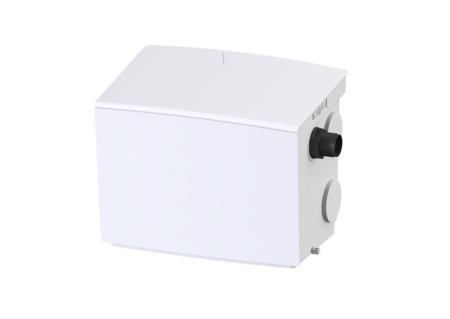

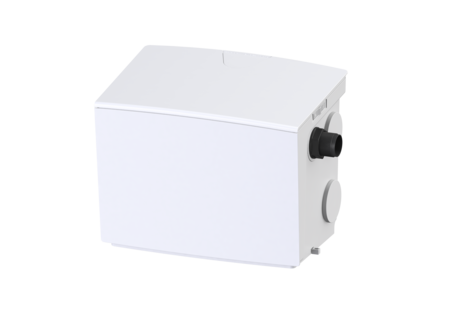

Hebeanlage Minilift S
GTF 1000, resistant, freie Aufstellung
KESSEL Hebeanlage Minilift S, Abwasser fäkalienfrei, freie Aufstellung, mit einer überflutbaren GTF 1000 resistant Pumpe, Betriebsart S3 - 50 %
- Beständig gegen Heißwasser
- Variable Zuläufe oben und seitlich
- Einfache werkzeuglose Wartung
| Artikelnummer | 28563C |
|---|---|
| GTIN | 4026092097021 |
| Preisgruppe | 20 |
| Preis |
1.426,60
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Minilift S GTF 1000, resistant, freie Aufstellung
Die steckerfertige Kleinhebeanlage Minilift S ist geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, ideal zum Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine. Die überflutbare Pumpe mit Schwimmerschalter kann mithilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die Anlage bietet durch ihre zahlreichen Zuläufe (4x DN 50 waagrecht, 1x DN 40 senkrecht) und anpassbaren Abgänge flexible und einfache Möglichkeiten zur bauseitigen Installation. - Heißwasserbeständig - Druckseitiger Rückflussverhinderer werksseitig integriert - Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit - Werkzeuglose Wartung Ausführung Anlagenart: Einzelanlage Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: weiß Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Auslieferungszustand: steckerfertig ATEX zertifiziert: nein Abmessungen Gewicht netto: 16,35 kg Gewicht brutto: 16,35 kg Länge: 425 mm Breite: 300 mm Höhe: 340 mm Verpackungsmaß Länge: 455 mm Verpackungsmaß Breite: 380 mm Verpackungsmaß Höhe: 350 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Zulauf Anzahl: 5 Nutzvolumen: 7 l Behältervolumen: 30 l Zulauf senkrecht (DN): 40 Zulauf waagrecht (DN): 50 Fördereinrichtung Pumpe: GTF 1000 resistant Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: Schuko 2-polig Nennstrom: 5,6 A Schutzklasse: I Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 14,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,27 kW Leistung P2: 0,73 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Nennstrom: 5,6 A Erforderliche Absicherung (Leitungsschutz): C 16 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Gumminippel DN 40 | 680020 | Anzeigen |
 | Kabelzubehör Dichtung für Minilift | 680021 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Ansaugkorb für fäkalienfreies Abwasser, 10 mm | 680361 | Anzeigen |
 | Spiralgehäuse für Kugeldurchgang 10 mm | 680364 | Anzeigen |
 | Laufrad für Kugeldurchgang 30 mm | 680366 | Anzeigen |
 | Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen |
 | Druckabgang schwenkbar für GTF 1200 und SPZ 1000 | 680793 | Anzeigen |
 | Adapter Gewindeanschluss für Druckleitungsset DN 32 und DN 40 | 680885 | Anzeigen |
 | Übergangsstück DN 40/50 | 681111 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Pumpe (pumpe): GTF 1000 resistant
- (ausfuehrung):
