Hebeanlage Aqualift S Compact
Mono, GTF 500, Bodenplatte, befliesbar

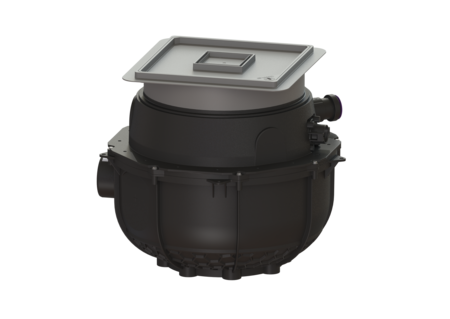

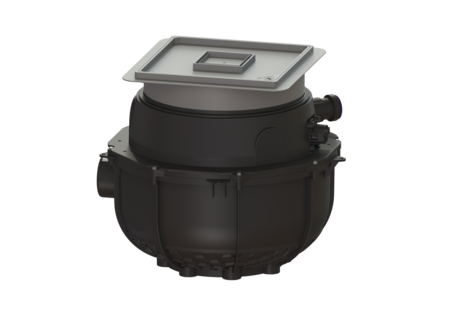

KESSEL Hebeanlage Aqualift S Compact Mono, Abwasser fäkalienfrei, Einbau in die Bodenplatte, mit einer überflutbaren GTF 500 Pumpe, Niveauerfassung über Schwimmerschalter, Abdeckungsart befliesbare Abdeckplatte, silbergrau
- Platzsparend durch Einbau in Bodenplatte mit integrierter Ablauffunktion
- Einfaches Nachrüsten von Mono auf Duo möglich
- Leiser Betrieb durch Schallentkopplung der Pumpe(n)
| Artikelnummer | 280500X |
|---|---|
| GTIN | 4026092082577 |
| Preisgruppe | 20 |
| Preis |
2.003,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte, befliesbar
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. Ausführung Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono Abmessungen Gewicht netto: 22,5 kg Gewicht brutto: 23,4 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 490 - 620 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 617 mm Breite: 585 mm Verpackungsmaß Länge: 590 mm Verpackungsmaß Breite: 590 mm Verpackungsmaß Höhe: 675 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Zulauf Nennweite (DN): 100 mm Nutzvolumen: 16 l Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: silbergrau Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 1 Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 10 m³/h Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Erforderliche Absicherung (Leitungsschutz): C 16 A
Produktvideo
Der Aqualift S Compact ist ein wahrer Verwandlungskünstler. Mit ihm bieten wir erstmals eine Hebeanlage, die nach dem Einbau in die Bodenplatte bequem von einer Mono- in eine Duoanlage umgewandelt werden kann.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Übergangsstück DN 50/70 | 27126 | Anzeigen |
 | Übergangsstück DN 100/70 | 27602 | Anzeigen |
 | Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
| Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm | 28062 | Anzeigen |
 | Adapter für Druckanschluss, DN 32, PE | 28086 | Anzeigen |
 | Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen |
 | Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | Anzeigen |
 | Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen |
 | Geruchsverschluss Megastop | 48550 | Anzeigen |
 | Haarsieb Kunststoff, für Badabläufe System 125 | 48700 | Anzeigen |
 | Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
 | Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz | 680795 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau | 680797 | Anzeigen |
 | Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Abdeckplatte befliesbar, tagwasserdicht | 830052 | Anzeigen |
 | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
 | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
 | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
 | WU-Einbauset DA: 40 mm, für Bauunternehmer | 83077 | Anzeigen |
| WU-Einbauset DA: 50 mm, für Bauunternehmer | 83079 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
| Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen |
 | Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift | 67007 | Anzeigen |
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
 | Rost befliesbar, Lock & Lift, ABS | 680224 | Anzeigen |
 | Pumpenanschluss mit Dichtung und Klappe | 680475 | Anzeigen |
 | Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
 | Druckanschluss mit Dichtung und Schrauben | 680758 | Anzeigen |
 | Pumpenverbindung Minilift L, Aqualift S | 680760 | Anzeigen |
 | Klappengehäuse Mono, mit Pumpenverbindung | 680761 | Anzeigen |
 | Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen |
 | Austauschpumpe GTF 500 mit Schwimmerschalter | 680764 | Anzeigen |
 | Freistromrad für GTF 500 | 680767 | Anzeigen |
 | Spiralgehäuse für GTF 500 | 680768 | Anzeigen |
| Schraubenset für Ansaugkorb, GTF 500 | 680769 | Anzeigen | |
 | Ansaugkorb für GTF 500 | 680770 | Anzeigen |
 | Pumpeneinhang für Aqualift S Compact, Mono, GTF 500 | 680771 | Anzeigen |
 | Druckabgang für GTF 500, Aqualift S Compact | 680792 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Abdeckplatte befliesbar mit Ablauffunktion | 830054 | Anzeigen |
 | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pumpe (pumpe): GTF 500
- (ausfuehrung):
