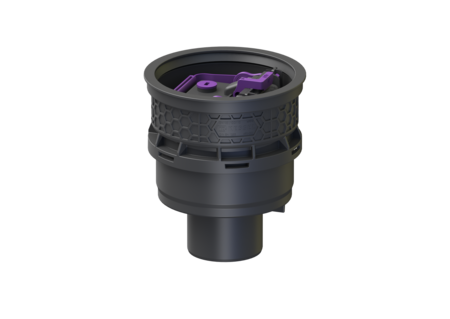

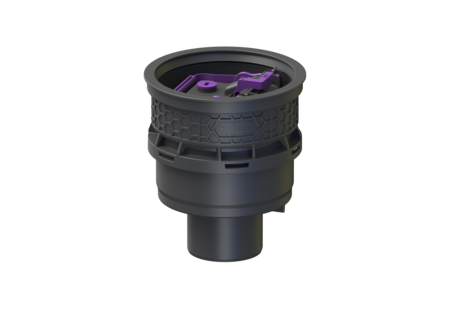

Grundkörper Universale Plus
senkrecht, mit Rückstauverschluss
KESSEL Grundkörper Universale Plus, Einbau in die Bodenplatte, Rückstauschutz Typ 5, WU ohne, Stutzen senkrecht
- Nachhaltig durch Einsatz von Rezyklat-Material
- Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
- Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
| Artikelnummer | 27660 |
|---|---|
| GTIN | 4026092096949 |
| Preisgruppe | 10 |
| Preis |
205,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss
Der Grundkörper Universale Plus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Ausführung Schlammeimer: ja Notverschluss: ja WU-Flansch: ohne Sperrwasserhöhe: 60 mm Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Rückstauschutz: Typ 5 Geruchsverschluss: nein Abmessungen Gewicht netto: 1,85 kg Gewicht brutto: 2,34 kg Durchmesser: 235 mm Aussparungsmaß Breite: 310 mm Aussparungsmaß Länge: 310 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhe: 270 mm Verpackungsmaß Länge: 296 mm Verpackungsmaß Breite: 266 mm Verpackungsmaß Höhe: 315 mm Behälter/Grundkörper Stutzen Ausführung: senkrecht Abdeckungsmerkmale Schlammeimer: ja
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Edelstahlrost | 48954 | Anzeigen |
 | Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 | 48964 | Anzeigen |
 | Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 | 48968 | Anzeigen |
 | Aufsatzstück Variofix System 200, Gitterrost, V2A, L 15 | 48969 | Anzeigen |
 | Aufsatzstück Variofix System 200, Schlitzrost, V2A, L 15 | 48978 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 200 x 200 mm | 57410 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 300 x 300 mm | 57415 | Anzeigen |
 | Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm | 67985 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Rattenschutz Einsatz aus Edelstahl | 27609 | Anzeigen |
 | Verlängerungsstück Pressdichtungsflansch, Gegenflansch | 48958 | Anzeigen |
 | Verlängerungsstück System 200, 3 Zuläufe DN 50 | 48966 | Anzeigen |
 | WU-Dichtflansch Universale Plus, senkrecht | 48967 | Anzeigen |
 | Verlängerungsstück System 200, H: 175 mm | 48988 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abwasserart (abwasserart_de):
fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- (abdeckung_material):
- (belastungsklasse):
- Rückstauschutz (rueckstauschutz): Typ 5
- (verriegelung):
- Geruchsverschluss (geruchsverschluss): nein
- (wu-flansch):
