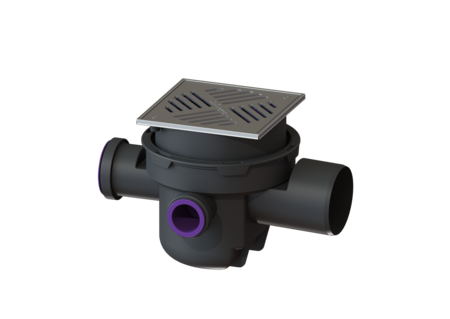

Grundkörper Der Universale
DN 100, Rost Edelstahl, Rückstauschutz
KESSEL Grundkörper Der Universale, Einbau in die Bodenplatte, Stutzen waagrecht, Abdeckungsart Schlitzrost, silber, Abdeckung Edelstahl 1.4301 (V2A), WU werksseitig vormontiert, Rückstauschutz Typ 5
- Flexibler Einbau: teleskopisches Aufsatzstück drehbar - neigbar - höhenverstellbar
- Integrierter Rückstauschutz
- Flexible Planung durch drei feste serienmäßige Zuläufe
| Artikelnummer | 27621 |
|---|---|
| GTIN | 4026092007839 |
| Preisgruppe | 10 |
| Preis |
404,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Der Universale DN 100, Rost Edelstahl, Rückstauschutz
Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen. Ausführung Schlammeimer: ja Notverschluss: ja WU-Flansch: werksseitig vormontiert Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253, EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig Rückstauschutz: Typ 5 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,23 kg Gewicht brutto: 3,55 kg Aussparungsmaß Breite: 320 mm Aussparungsmaß Länge: 400 mm Einbautiefe: 216 - 266 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 380 mm Breite: 300 mm Verpackungsmaß Länge: 380 mm Verpackungsmaß Breite: 295 mm Verpackungsmaß Höhe: 257 mm Behälter/Grundkörper Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Rostgröße Länge: 187 mm Rostgröße Breite: 187 mm Rostgröße Höhe: 4 mm Schlammeimer: ja Rost Rostgröße Länge: 187 mm Rostgröße Breite: 187 mm Rostgröße Höhe: 4 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch | 27298 | Anzeigen |
 | Übergangsstück DN 100/70 | 27602 | Anzeigen |
 | Rattenschutz Einsatz aus Edelstahl | 27609 | Anzeigen |
 | Verlängerungsstück Pressdichtungsflansch, Gegenflansch | 48958 | Anzeigen |
 | Dichtungsbahn für System 200, WU-Beton | 48982 | Anzeigen |
 | Verlängerungsstück System 200, H: 175 mm | 48988 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Rückstauschutz (rueckstauschutz): Typ 5
- Geruchsverschluss (geruchsverschluss): inklusive
- (verriegelung):
- (wu-flansch):
- Schlammeimer (schlammeimer): ja
