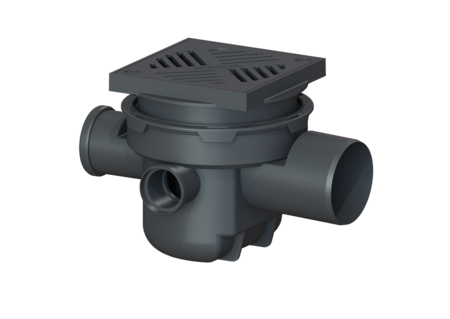

Grundkörper Der Universale

DN 100, Rost schwarz, Rückstauschutz

27611
27611
Datenblatt

KESSEL Grundkörper Der Universale, Einbau in die Bodenplatte, Stutzen waagrecht, Abdeckungsart Schlitzrost, schwarz, Abdeckung Kunststoff, WU ohne, Rückstauschutz Typ 5

  • Flexibler Einbau: teleskopisches Aufsatzstück drehbar - neigbar - höhenverstellbar
  • Integrierter Rückstauschutz
  • Flexible Planung durch drei feste serienmäßige Zuläufe
Artikelnummer 27611
GTIN 4026092007822
Preisgruppe 10
Preis 305,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Grundkörper Der Universale DN 100, Rost schwarz, Rückstauschutz
Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen. Ausführung Schlammeimer: ja Notverschluss: ja WU-Flansch: ohne Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig Rückstauschutz: Typ 5 Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,69 kg Gewicht brutto: 3,02 kg Aussparungsmaß Breite: 320 mm Aussparungsmaß Länge: 400 mm Einbautiefe: 216 - 276 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 380 mm Breite: 300 mm Verpackungsmaß Länge: 380 mm Verpackungsmaß Breite: 295 mm Verpackungsmaß Höhe: 257 mm Behälter/Grundkörper Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Rostgröße Länge: 188 mm Rostgröße Breite: 188 mm Rostgröße Höhe: 25 mm Schlammeimer: ja Rost Rostgröße Länge: 188 mm Rostgröße Breite: 188 mm Rostgröße Höhe: 25 mm
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
27298 Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch 27298 Anzeigen
27602 Übergangsstück DN 100/70 27602 Anzeigen
27609 Rattenschutz Einsatz aus Edelstahl 27609 Anzeigen
48958 Verlängerungsstück Pressdichtungsflansch, Gegenflansch 48958 Anzeigen
48982 Dichtungsbahn für System 200, WU-Beton 48982 Anzeigen
48988 Verlängerungsstück System 200, H: 175 mm 48988 Anzeigen
  Bezeichnung Artikelnummer
27603 Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen 27603 Anzeigen
27604 Schlammeimer für Kellerablauf "Der Universale" 27604 Anzeigen
27613 Schlitzrost 188x188 mm, aus Kunststoff, schwarz 27613 Anzeigen
27714 Aufsatzstück für Kunststoffrost 27714 Anzeigen
680183 Dichtung Lippendichtung 680183 Anzeigen
70214 Prüftrichter mit Dichtung 70214 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 100
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
  • Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
  • Rückstauschutz (rueckstauschutz): Typ 5
  • Geruchsverschluss (geruchsverschluss): inklusive
