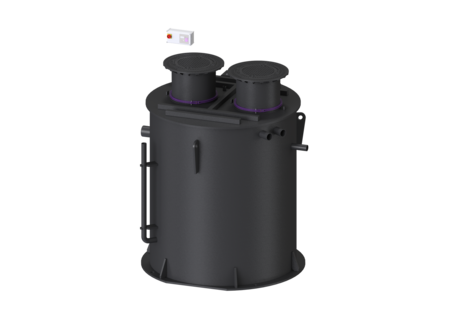

Fettabscheider EasyClean ground
Multi, NS 10, Direct, 790-1200 mm, B, re
KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 10, Belastungsklasse B 125, Einbautiefe 790 - 1200 mm, Entsorgungsart manuell mit Saugschlauch, Fließrichtung rechts, Wickelrohrschacht, Alarmgeber mit Pegelsonde
- geruchsarme und saubere Entsorgung
- definierte Entsorgungsstelle
- vollständige Entleerung des Abscheiders
Artikelnummer | 96010.120B-DR |
---|---|
GTIN | 4026092098394 |
Preisgruppe | 60 |
Preis | Preis auf Anfrage |
Fettabscheider EasyClean ground Multi, NS 10, Direct, 790-1200 mm, B, re
Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: rechts Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Direct Schredder-Mix-System: nein Nenngröße (NS): 10 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Abmessungen Gewicht netto: 1220 kg Gewicht brutto: 1262 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2970 mm Einbautiefe: 790 - 1200 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3420 mm Verpackungsmaß Breite: 2500 mm Verpackungsmaß Höhe: 2250 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1500 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1770 mm Auslauf Nennweite (DA): 160 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1400 l Fettschichtdicke max.: 270 mm Gesamtvolumen: 2400 l Schlammfanginhalt: 1000 l Speichermenge an Fett: 400 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Länge Netzanschlussleitung Pumpe: 10 m Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,5 A
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Dichtung Rollring, DN 125 | 680002 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen | |
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen | |
Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen | |
Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen | |
Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern | 680419 | Anzeigen | |
Dichtung für Pumpenkralle, 2,5 Zoll | 680597 | Anzeigen | |
Pumpenkralle 2,5 Zoll, mit Dichtung | 680599 | Anzeigen | |
Pegelsonde mit Sondenklemme | 680600 | Anzeigen | |
Schutzrohr für Pegelsonde, geschlitzt | 680603 | Anzeigen | |
Austauschpumpe Aquadive GTK 1300 ohne Schwimmerschalter, 10 m | 680610 | Anzeigen | |
Schaltgerät Comfort Duo, 400 V, 2x2,5-4 A | 680619 | Anzeigen | |
Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen | |
Verbindungsschlauch mit Schellen | 680783 | Anzeigen | |
Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen | |
Abdeckplatte Klasse B, Grauguss, mit Dichtung | 860119 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Leistungserklärung | |
Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort
- Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
- Nenngröße (NS) (nenngroesse): 10
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 790 mm
- Fließrichtung (fliessrichtung): rechts
