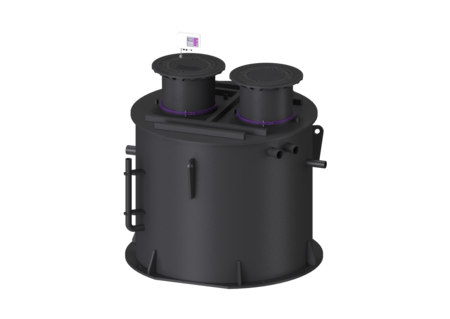

Fettabscheider EasyClean ground

Multi, NS 4, Direct, 790-1200 mm, B, re

96004.120B-DR
96004.120B-DR
Datenblatt

KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 4, Belastungsklasse B 125, Einbautiefe 790 - 1200 mm, Entsorgungsart manuell mit Saugschlauch, Fließrichtung rechts, Wickelrohrschacht, Alarmgeber mit Pegelsonde

  • geruchsarme und saubere Entsorgung
  • definierte Entsorgungsstelle
  • vollständige Entleerung des Abscheiders
Artikelnummer 96004.120B-DR
GTIN 4026092098370
Preisgruppe 60
Preis Preis auf Anfrage

    Fettabscheider EasyClean ground Multi, NS 4, Direct, 790-1200 mm, B, re
    Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: rechts Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Direct Schredder-Mix-System: nein Nenngröße (NS): 4 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Abmessungen Gewicht netto: 1070 kg Gewicht brutto: 1124 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2325 mm Einbautiefe: 790 - 1200 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3400 mm Verpackungsmaß Breite: 2250 mm Verpackungsmaß Höhe: 2075 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 830 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1125 mm Auslauf Nennweite (DA): 110 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1000 l Fettschichtdicke max.: 110 mm Gesamtvolumen: 1400 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Länge Netzanschlussleitung Pumpe: 10 m Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,5 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    28746 Schaltgerät Comfort Duo, 230 V 28746 Anzeigen
    680002 Dichtung Rollring, DN 125 680002 Anzeigen
    680034 Batterie 9 V Block 680034 Anzeigen
    680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
    680276 Klemmring für Aufsatzstücke d: 600 mm 680276 Anzeigen
    680278 Aushebeschlüssel für Abdeckplatten 680278 Anzeigen
    680323 Dichtung für Abdeckplatte verriegelt 680323 Anzeigen
    680324 Aufsatzstück d: 630 mm, tagwasserdicht 680324 Anzeigen
    680419 Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern 680419 Anzeigen
    680596 Dichtung für Pumpenkralle, 2,0 Zoll 680596 Anzeigen
    680598 Pumpenkralle 2 Zoll, mit Dichtung 680598 Anzeigen
    680600 Pegelsonde mit Sondenklemme 680600 Anzeigen
    680603 Schutzrohr für Pegelsonde, geschlitzt 680603 Anzeigen
    680729 Sondenklemme für Pegelsonde und Tauchglocke 680729 Anzeigen
    680783 Verbindungsschlauch mit Schellen 680783 Anzeigen
    860104 Dichtung d: 630 mm, ab 01/2015 860104 Anzeigen
    860119 Abdeckplatte Klasse B, Grauguss, mit Dichtung 860119 Anzeigen
    • Schaltgerät (schaltgeraet): Comfort
    • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
    • Nenngröße (NS) (nenngroesse): 4
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 790  mm
    • Fließrichtung (fliessrichtung): rechts
