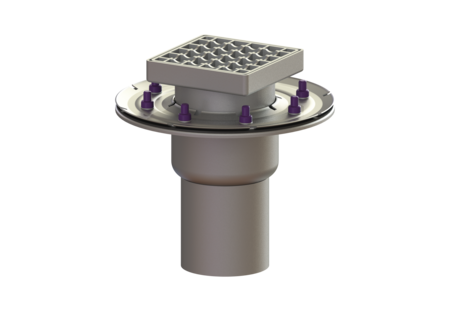

Bodenablauf Ferrofix Pressfl.
DN 100, senkrecht, Gitterrost, Edelstahl
KESSEL Bodenablauf Ferrofix Pressfl., Nennweite (DN) 100, System 125, Stutzen senkrecht, Material Aufsatzstück Edelstahl 1.4301 (V2A), höhenverstellbar, Abdeckungsart Gitterrost, Außendurchmesser (DA) 110 mm
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Hohe Abflussleistung
Artikelnummer | 54230.20 |
---|---|
GTIN | 4026092056516 |
Preisgruppe | 70 |
Preis |
459,60
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Ferrofix Pressfl. DN 100, senkrecht, Gitterrost, Edelstahl
Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Zulassung: Z-19.53-2414,Z-19.17-1719 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 4,68 kg Gewicht brutto: 5,2 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 273 mm Breite: 273 mm Verpackungsmaß Länge: 386 mm Verpackungsmaß Breite: 286 mm Verpackungsmaß Höhe: 300 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Gitterrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Oberfläche: gebeizt Verriegelung: unverriegelt Belastungsklasse: L 15 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Aufsatzstück: höhenverstellbar Form Aufsatzstück: eckig Aufsatzstück Material: Edelstahl 1.4301 (V2A)
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Brandschutzeinsatz Fire-Kit 100, für DN 100 | 48100 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen | |
Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen | |
Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen | |
Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen | |
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper): Edelstahl 1.4301 (V2A)
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): Edelstahl 1.4301 (V2A)
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
