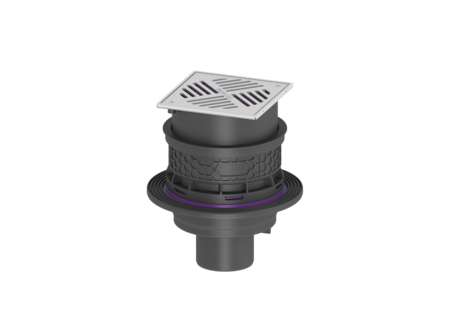

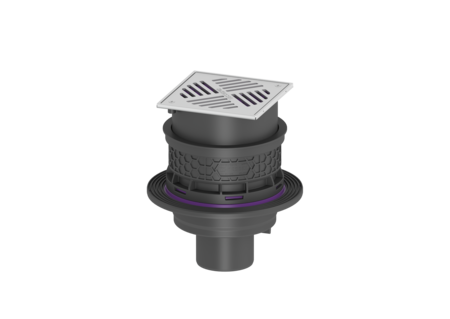

Kellerablauf Universale Plus
senkrecht, Edst., Geruchsverschluss, WU
KESSEL Kellerablauf Universale Plus, Abdeckungsart Schlitzrost aus Edelstahl, Geruchsverschluss, silber, Abdeckung Edelstahl 1.4301 (V2A), Stutzen senkrecht, Einbau in die Bodenplatte, Einbautiefe 285 - 340 mm
- Nachhaltig durch Einsatz von Rezyklat-Material
- Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
- Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer | 29141 |
---|---|
GTIN | 4026092096901 |
Preisgruppe | 10 |
Preis |
318,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Kellerablauf Universale Plus senkrecht, Edst., Geruchsverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff dient der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Geruchsverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung Schlammeimer: ja WU-Flansch: werksseitig vormontiert Ablaufleistung (l/s) mit 10 mm Aufstau: 1,6 Ablaufleistung (l/s) mit 20 mm Aufstau: 2,3 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,63 kg Gewicht brutto: 4,04 kg Durchmesser: 295 mm Aussparungsmaß Breite: 310 mm Aussparungsmaß Länge: 310 mm Verstellbereich: 23 - 80 Einbautiefe: 285 - 340 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhe: 270 mm Verpackungsmaß Länge: 344 mm Verpackungsmaß Breite: 344 mm Verpackungsmaß Höhe: 353 mm Behälter/Grundkörper Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost aus Edelstahl Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 200 mm Abdeckung Höhe: 25 mm Abdeckung Länge: 200 mm Belastungsklasse: K 3 (EN 1253-1) Schlammeimer: ja
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Schlammeimer für Kellerablauf "Der Universale" | 27604 | Anzeigen | |
Geruchsverschluss für Kellerablauf 29111 | 27605 | Anzeigen | |
Schlitzrost 187 x 187 mm, Edelstahl, Klasse K 3 | 27643 | Anzeigen | |
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss, WU | 29102 | Anzeigen | |
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss | 29103 | Anzeigen | |
Aufsatzstück mit Edelstahlrost | 48954 | Anzeigen | |
WU-Dichtflansch Universale Plus, senkrecht | 48967 | Anzeigen | |
Dichtung für Kellerablauf System 200, D: 175 mm | 681036 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Einbausituation (einbausituation): Einbau in die Bodenplatte
- Abwasserart (abwasserart_de): fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- (rueckstauschutz):
- (verriegelung):
- Geruchsverschluss (geruchsverschluss): inklusive
- (wu-flansch):
- Schlammeimer (schlammeimer): ja
