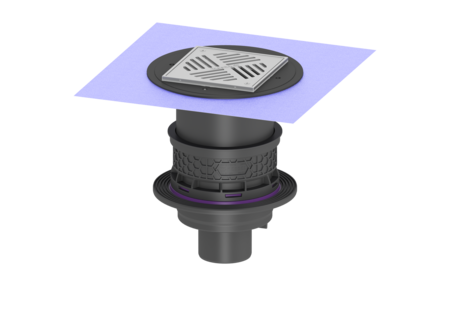

Kellerablauf Universale Plus
senkr., Variofix, Rückstauverschluss, WU
KESSEL Kellerablauf Universale Plus, silber, Rückstauschutz Typ 5, Stutzen senkrecht, 2 mechanische Rückstauklappen, Einbautiefe 309 - 408 mm, Notverschluß, Einbau in die Bodenplatte
- Nachhaltig durch Einsatz von Rezyklat-Material
- Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
- Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
| Artikelnummer | 27651 |
|---|---|
| GTIN | 4026092096888 |
| Preisgruppe | 10 |
| Preis |
455,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Kellerablauf Universale Plus senkr., Variofix, Rückstauverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung Notverschluss: ja WU-Flansch: werksseitig vormontiert Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 60 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,6 Ablaufleistung (l/s) mit 20 mm Aufstau: 1,7 Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253 Nennweite (DN): 100 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Rückstauschutz: Typ 5 ATEX zertifiziert: nein Abmessungen Gewicht netto: 4,37 kg Gewicht brutto: 4,88 kg Durchmesser: 295 mm Aussparungsmaß Breite: 310 mm Aussparungsmaß Länge: 310 mm Verstellbereich: 12 - 28 Einbautiefe: 309 - 408 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhe: 270 mm Verpackungsmaß Länge: 443 mm Verpackungsmaß Breite: 338 mm Verpackungsmaß Höhe: 466 mm Behälter/Grundkörper Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost aus Edelstahl Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 200 mm Abdeckung Höhe: 25 mm Abdeckung Länge: 200 mm Belastungsklasse: K 3 (EN 1253-1)
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch | 27298 | Anzeigen |
 | Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen | 27603 | Anzeigen |
 | Schlitzrost 187 x 187 mm, Edelstahl, Klasse K 3 | 27643 | Anzeigen |
 | Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU | 27650 | Anzeigen |
 | Montagekleber 2K-Montagemörtel | 48650 | Anzeigen |
 | Dichtmanschette für Abdichtung im Verbund flüssig | 48651 | Anzeigen |
 | WU-Dichtflansch Universale Plus, senkrecht | 48967 | Anzeigen |
 | Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 | 48968 | Anzeigen |
 | Dichtung für Kellerablauf System 200, D: 175 mm | 681036 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- Abwasserart (abwasserart_de):
fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung):
senkrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Rückstauschutz (rueckstauschutz): Typ 5
- (verriegelung):
- Geruchsverschluss (geruchsverschluss):
- (wu-flansch):
