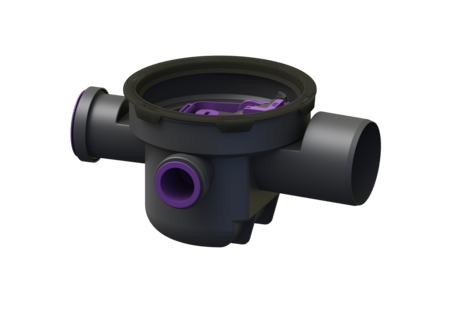

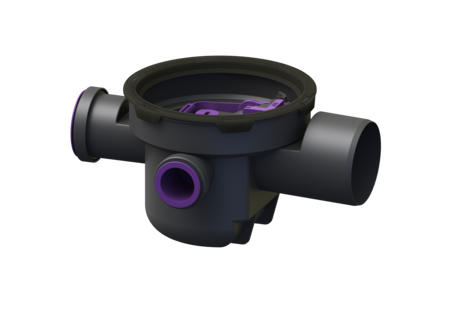

Grundkörper Der Universale
DN 100, 3 Zuläufe, m. Rückstauverschluss
KESSEL Grundkörper Der Universale, Einbau in die Bodenplatte, Stutzen waagrecht, Rückstauschutz Typ 5
- Integrierter Rückstauschutz
- Flexible Planung durch drei feste serienmäßige Zuläufe
Artikelnummer | 27600 |
---|---|
GTIN | 4026092085141 |
Preisgruppe | 10 |
Preis |
233,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Der Universale DN 100, 3 Zuläufe, m. Rückstauverschluss
Der Grundkörper aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen. Ausführung Sperrwasserhöhe: 60 mm Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Rückstauschutz: Typ 5 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,31 kg Gewicht brutto: 2,31 kg Länge: 380 mm Breite: 285 mm Höhe: 190 mm Verpackungsmaß Länge: 380 mm Verpackungsmaß Breite: 295 mm Verpackungsmaß Höhe: 257 mm Behälter/Grundkörper Material Grundkörper: PP Stutzen Ausführung: waagrecht
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Aufsatzstück mit Edelstahlrost | 48954 | Anzeigen | |
Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 | 48964 | Anzeigen | |
Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 | 48968 | Anzeigen | |
Aufsatzstück Variofix System 200, Gitterrost, V2A, L 15 | 48969 | Anzeigen | |
Aufsatzstück Variofix System 200, Schlitzrost, V2A, L 15 | 48978 | Anzeigen | |
Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 200 x 200 mm | 57410 | Anzeigen | |
Aufsatzstück Ferrofix Sys 200, Gitterrost, V2A, 300 x 300 mm | 57415 | Anzeigen | |
Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm | 67985 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch | 27298 | Anzeigen | |
Übergangsstück DN 100/70 | 27602 | Anzeigen | |
Rattenschutz Einsatz aus Edelstahl | 27609 | Anzeigen | |
Verlängerungsstück Pressdichtungsflansch, Gegenflansch | 48958 | Anzeigen | |
Dichtungsbahn für System 200, WU-Beton | 48982 | Anzeigen | |
Verlängerungsstück System 200, H: 175 mm | 48988 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Leistungserklärung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper): PP
- Einbausituation (einbausituation): Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- (abdeckung_material):
- (belastungsklasse):
- Rückstauschutz (rueckstauschutz): Typ 5
- Geruchsverschluss (geruchsverschluss): inklusive
